MOF 소손 사고 원인 분석, 전기화재 핵심 원인 총정리

MOF 소손 사고, 단순 고장이 아니라 구조적 원인일 수 있습니다

전기 설비의 안전성은 산업 전반의 안정성과도 직결되는 중요한 요소입니다. 특히 수변전실에 설치된 계기용 변성기(MOF)는 고전압 설비의 핵심 장비로, 이 장비에서의 고장은 단순 사고를 넘어 대규모 화재로 이어질 수 있습니다. 이번 글에서는 MOF 소손 사례를 중심으로 과학적 분석 기법, 구조적 문제, 설계상 허점 등을 짚어보고 실제 판정 과정에 대해 살펴보겠습니다.

---

전기화재는 왜 MOF에서 자주 발생할까?

고전압 측정의 필수 장치인 MOF는 수천에서 수만 볼트의 전압을 낮춰 계기에서 안전하게 측정할 수 있도록 도와주는 장비입니다. 하지만 그만큼 위험성도 큽니다.

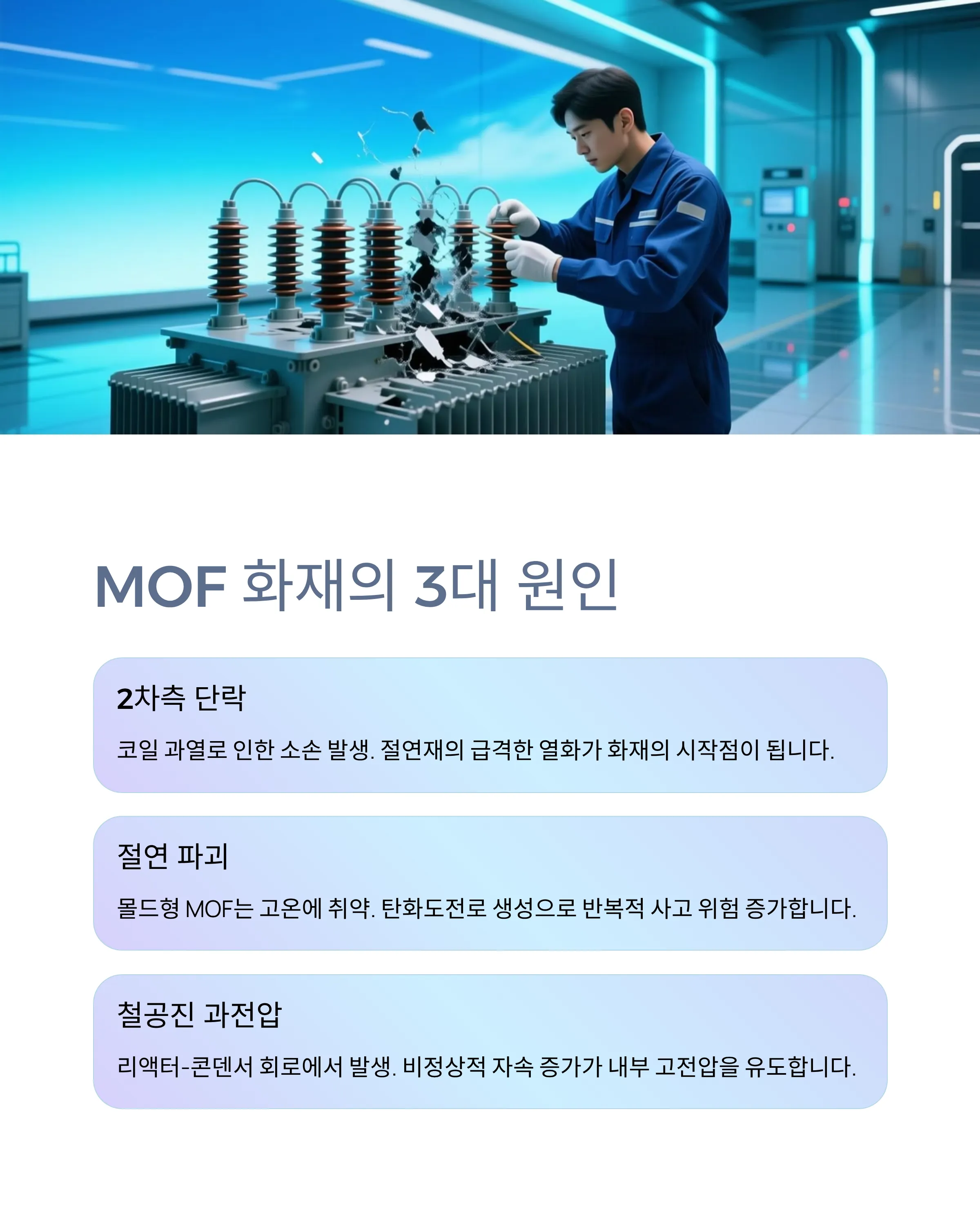

현장에서 자주 문제되는 부분은 다음과 같습니다.

• 2차 측 단락으로 인한 코일 소손
• 절연재의 열화로 인한 절연 파괴
• 철공진(ferro-resonance)으로 인한 과전압 발생

전기 사고의 1차 지점이 MOF인 경우, 이는 종종 설계 미흡이나 관리 부실과 같은 복합적인 원인에서 기인합니다.

---

실제 사고 사례에서 본 MOF의 구조적 한계

MOF는 건식, 몰드형, 유입식으로 구분되는데, 최근에는 몰드형이 주류를 이룹니다. 문제는 이 몰드형이 고온에 매우 민감하다는 것입니다.

한 공장 수변전실 화재 사례에서는 몰드형 MOF 내부에서 절연 파괴가 발생했고, 그 결과 코일이 과열되며 화재가 확산됐습니다.

이 장비는 구조적으로 철심에 리액터와 콘덴서가 결합된 회로에 설치되는 경우가 많아, 철공진 발생 위험을 내포하고 있다는 점도 핵심 원인 중 하나였습니다.

---

과학적 소손 분석, 어떻게 이뤄질까?

단순히 겉으로 타버린 흔적만 보는 것이 아닙니다.

현장 수거물은 다음과 같은 정밀 분석을 통해 원인을 추적합니다.

분석 항목	사용 장비
열흔 및 탄화도	실체현미경
금속 단면 조직	금속현미경
미세 성분 분석	SEM, EDX
절연재의 화학 변화	FT-IR
열적 피로 분석	DTA, TA 분석기

이처럼 다양한 분석 기법이 결합되어야 비로소 “정확한” 원인 규명이 가능해집니다.

---

전기적 사고의 대표적 징후, 탄화도전로

절연체가 열화 되면 전류가 새어 나가 탄화도전로(carbonized conductive path)가 생성되는데, 이는 화재 발생의 전조 신호입니다.

이 경로는 전류가 지나가며 고열을 발생시키고, 결국 절연 파괴 → 스파크 발생 → 화재로 이어집니다.

한번 발생하면 반복되기 쉬워서, 사후 대처보다는 사전 진단과 교체가 필수입니다.

---

MOF 설치 시 흔히 저지르는 실수들

실무에서 자주 발생하는 실수 중 하나는 2차 측 개방 상태에서 운전하는 경우입니다.

이때 변류기의 철심 자속이 비정상적으로 증가하여, 내부 코일이 과열되고 고전압 유도가 발생합니다.

또한, 설비 변경 시 단선결선도를 갱신하지 않아 보호장치 미작동 사례도 많습니다. 현장의 정비 인력이 구조를 정확히 이해하지 못하면 사고로 직결될 수 있습니다.

---

판정 경험자들이 말하는 ‘이건 꼭 확인해야 한다’

한 전기안전공사의 분석 담당자는 이렇게 말합니다.
"단순히 ‘타버렸다’는 겉모습에만 의존하면 절대 진실을 못 봅니다.

소손의 깊이, 금속 조직의 기포 분포, 절연재의 화학적 변성 정도까지 봐야 ‘왜 이 장비가 소손됐는지’ 알 수 있어요."

실제로 1,000도 이상의 고온에서 순간 냉각된 흔적은 주상조직(columnar structure)으로 나타나며, 이는 단락 가능성을 보여주는 대표적인 지표로 활용됩니다.

---

전기화재 분석, 단순 기술이 아니라 ‘판례’로 남는다

MOF 화재는 단순 고장이 아닌 경우가 많기 때문에 소송으로 이어질 가능성이 높습니다.
특히, 시공사의 시방 미준수나 사용자 과실이 입증되면 손해배상 청구로 번질 수 있습니다.

이런 상황에서 과학적인 분석 결과는 ‘법적 증거’로 활용될 수 있어, 단순 분석 보고서 이상의 가치를 갖게 됩니다.

책임소재	입증 도구	결과
시공사 과실	절연재 균열, 시방 위반	배상 책임
사용자 과실	과부하 사용, 오용	배상 면책
제조 결함	내부 단락, 기준 미달	제조사 책임

MOF 사고 분석은 결국 "누가 책임을 져야 하느냐"를 결정짓는 중요한 과정입니다.

---

마지막 한 마디, MOF는 단지 기기가 아닙니다

MOF는 눈에 잘 띄지 않는 장비이지만, 전기 설비의 심장과도 같은 존재입니다.
그 소손 원인을 밝히는 일은 단순히 장비를 고치는 것이 아니라, 다음 사고를 예방하고, 책임을 명확히 하는 일입니다.

따라서, 분석 보고서 한 줄 한 줄이 실제 소송과 보험, 그리고 인명 피해를 막는 방패가 될 수 있습니다.
