단락전류 및 단락용량 정의

단락전류 및 단락용량 정의



1. 단락 전류의 정의

  1)전원으로부터 흘러나간 전류는 부하임피던스를 통해서 흐르는 것이 정상 이다.
  2)그런데 전로의 절연파괴로 인해서 전로가 전기적으로 접촉되어 전류가 부하임피던스에 흐르지 않고 접촉된 즉 단락된 점을 통해서 흐르는 전류가 단락전류이다.

  3) 차단기의 차단용량을 산정하기 위한 단락전류는 변압기 2차측 모선에서의 3상 단락전류를 기준으로 한다

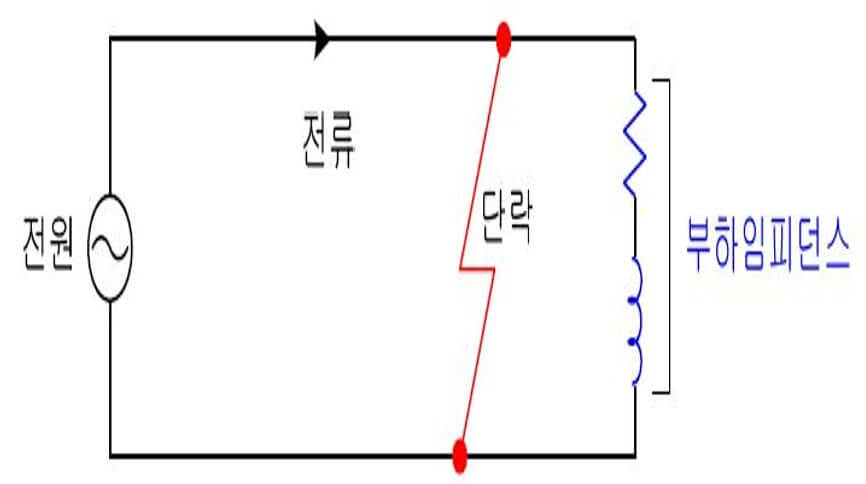

단락전류

2. 단락용량의 의미

  1) 배전계통에서 단락사고가 발생하면, 단락지점에서의 퍼센트 임피던스로 결정되는 단락전류가 단락지점의 전원측 전 계통에 흐르게 된다.
  2) 예를 들어 %Z가 10%인 지점에서 단락사고가 발생하면
    I s  =  I n × ( 100 / %Z ) =  10 I n [ A]  로 되어 정격전류의 10 배의 단락전류가 흐른다.
  3) 이러한 대전류가 장시간 흐르게 되면 계통에 연결된 모든 기기들을 소손 시키게 되므로 이를 방지하기 위해서는 단락전류의 크기를 감소시키고, 고장을 신속히 단시간 내에 차단시켜야 한다.
  4) 단락용량 Ps 는
    Ps = √ 3Vn I s = √ 3Vn I n × ( 100 / %Z ) =  Pn × ( 100 / %Z )
로 계산되는데 여기서 Vn 은 정격전압, Is 는 단락전류, Pn 은 정격용량이다.
  5) 결국 단락용량을 경감시킨다는 말은 계통의 임피던스를 크게 한다는 것과 같은 말이 된다.
