(1) Bypass Diode

  ① 태양광 발전의 Solar Cell (Photo Diode)는 0.6V의 매우 낮은 전압을 유기하기 때문에 여러 개를 직렬로 연결한 태양전지 Module의 형태로 사용된다.

  ② 태양전지 모듈은 직렬로 접속되어 있기 때문에 Solar Cell 자체의 결함이나 발전 환경에서 그늘과 같은 상황에 의해 중간의 Solar Cell 이 전류를 제대로 흘리지 못하면 모듈 전체의 발전에 악영향을 주게 된다

Bypass-Diode심벌

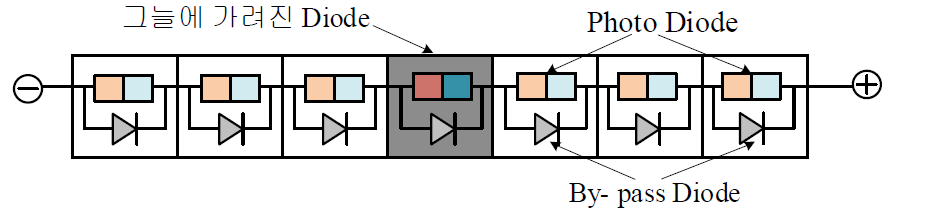

  ③ 따라서 그림과 같이 Solar Cell 불량이나 그림자 등으로 제 기능을 발휘하지 못하는 Solar Cell 이 있는 경우 이를 Bypass 해서 전류가 흐를 수 있도록 한 것이 Bypass Diode이다.

(2) Blocking Diode

  ① 태양광 발전은 일반적으로 주간에 햇빛이 있을 때 발전해서 축전지에 전력을 충전해 두었다가 햇빛이 없는 야간에도 사용할 수 있도록 한다

Blocking-Diode심벌

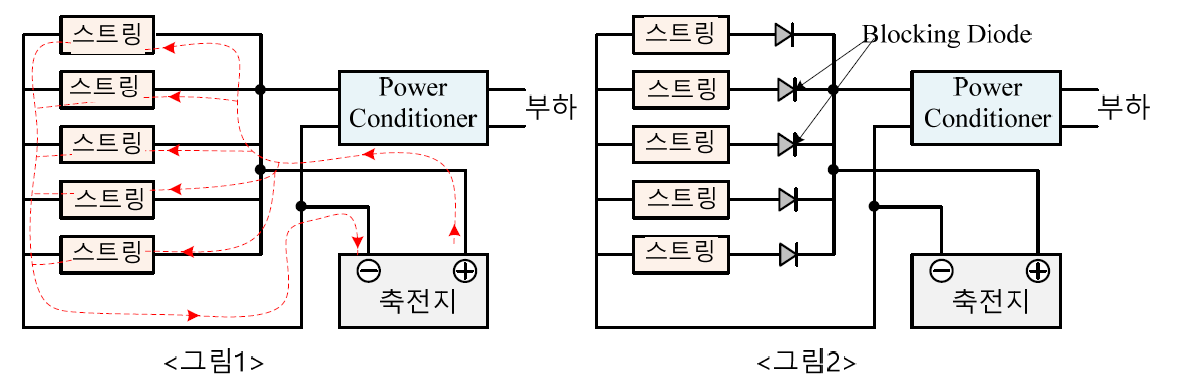

  ② 그런데 야간에는 Solar Cell에 전압이 유기되지 않으므로, 그림의 Blocking Diode 가 없으면, 축전지 전압에 의해서 그림 1의 점선 방향으로 전류가 역류하여 축전지가 방전되어 버릴 수가 있으므로 이를 방지하기 위해서 그림 2와 같이 Blocking Diode를 설치한다.

  ③ 즉, Blocking Diode는 햇빛이 없어서 Solar Cell 이 발전할 수 없을 때 축전지로부터 Solar Cell 로 전류가 역류하는 것을 방지하는 역할을 한다.

  ④ Blocking Diode 는 String 별로 설치하는데 어느 한 스트링에 그늘이 지거나 고장이 발생했을 때 전압이 높은 스트링의 전류가 고장으로 전압이 낮은 스트링으로 역류하는 것을 방지하는 효과도 있다.
