Jam Ratio에 대한 설명

Jam Ratio에 대한 설명



1. Jam Ratio

 하나의 관로에 3 개의 케이블을 설치 할 때 케이블이 관로 안에 끼어 부설이 불가능한 상태가 될 때가 있다. 이때 케이블이 관로 안에 끼어 부설이 불가능한 상태가 되는 케이블 외경 대 관로내경의 범위를 Jam Ratio 라고 한다.

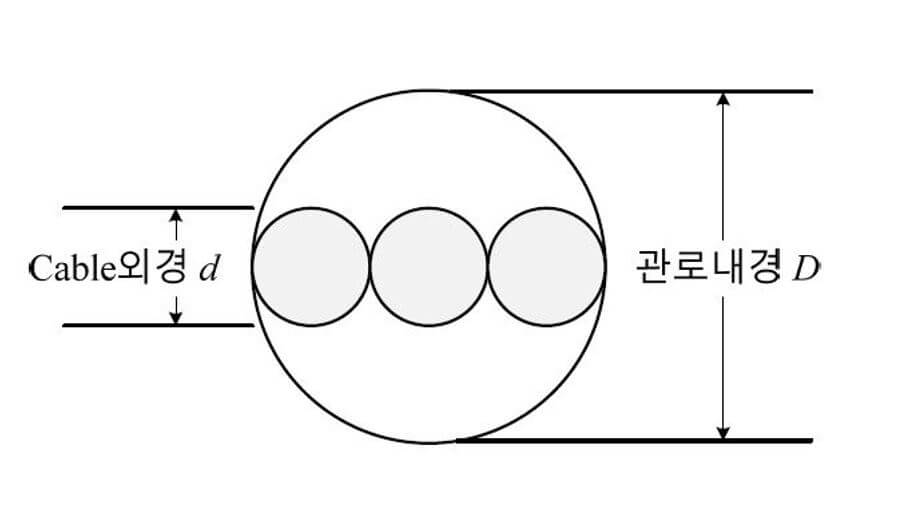

jam ratio 이미지

2. 발생가능 Jam Ratio

 일반적으로 관로 내경이 D = 2.85d ~ 3.15d 정도일 때 발생한다.

3. Jamming 방지 관경선정

 관내경이 D ≥ 2.16d + 30mm 가 되도록 하거나

 관내경이 D ≥ 3.15d 가 되는 관을 선정한다.
