저전압(부족전압)계전기(UVR, 27) 역할, 이유 및 설정

저전압 보호 계전기(27) 시스템은 계기용 변압기(VT)를 통해 시스템 전압을 지속적으로 모니터링하도록 설계되었습니다. 시스템 전압이 허용 임계값 아래로 떨어지면 시스템이 최적의 작동 조건으로 복원될 수 없음을 나타냅니다. 저전압 보호에 설명된 지침을 활용하여 적절한 조치를 취해야 합니다.





저전압 계전기 원리

저전압 보호 설정은 경보를 발생시키고 필요에 따라 회로 차단기를 트립하는 데 매우 중요합니다. 저전압 보호 릴레이(27)는 외부 DC 전원 공급 장치에 의존하여 작동합니다. 시스템 전압이 미리 설정된 설정값 아래로 떨어지면 지정된 지연 시간 후에 릴레이의 주 접점이 닫히고 회로 차단기가 트립됩니다. 이 트립 회로는 DC 전원으로 작동하므로 AC 회로의 비정상적인 전압 강하를 감지하는 데 효과적입니다.



저 전압이 되는 이유

전원 시스템의 저전압은 다음을 포함한 여러 가지 원인으로 인해 발생할 수 있습니다.

1. 전기적 결함 : 단락이나 접지 결함과 같은 시스템 내부 문제로 인해 전압 강하가 발생할 수 있습니다.

2. 갑작스러운 부하 증가 : 예상치 못한 수요 급증이 있는 경우 시스템이 필요한 전압 수준을 유지하지 못할 수 있습니다.

3. 변압기 문제 : 변압기의 접지 오류, 과부하 또는 기타 오작동으로 인해 전압이 떨어질 수도 있습니다. 또는 입력 측 변압기의 비효율성 또는 결함으로 인해 전압이 낮아질 수 있습니다.

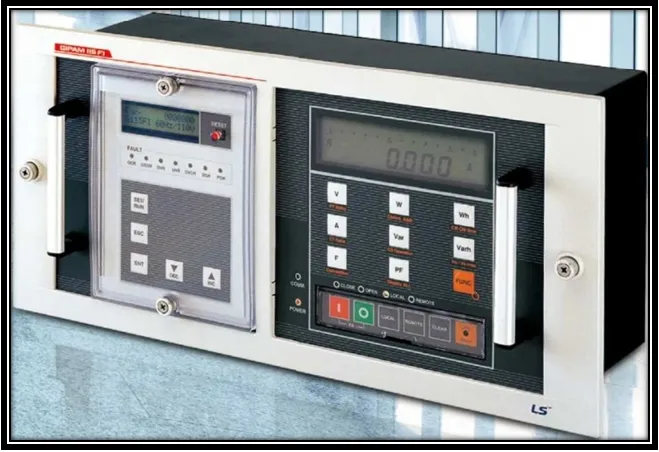

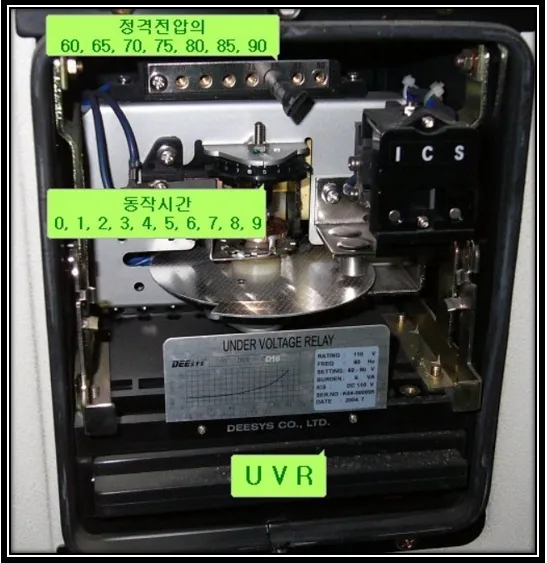

저전압 계전기 아날로그 및 디지털 방식



저전압계전기(UVR, 27) 역할

1. 저전압 보호 : 전압 강하 시 전압에 민감한 부하(유도전동기 등)를 차단하거나 경보를 내는 역할 특히 전기 모터의 경우 정전 중에 전원에서 분리되지 않으면 전원이 다시 들어올 때 자동으로 다시 시작되어 돌입 전류가 급증할 수 있습니다. 이 서지는 잠재적으로 과전류 계전기를 트리거할 수 있습니다. 또한 저전압 전력의 짧은 지연으로 인해 순간적인 전압 강하가 발생할 경우 시간지연을 통해 불필요한 작동을 방지하는 것입니다.



2. 모선 정전 검출 : 수전단 전원 차단 시 모선 절체스위치를 이용해 전력 공급 연속성 유지



3. 부하전환 : 일반전원에서 다른 계통 또는 비상전원으로 부하를 전환시키는 역할 특히 정전 복구 시 모터의 잔류 전압으로 인해 허용 한도를 초과하는 기동 과전압이 발생할 수 있습니다. 따라서 모터에 전압을 다시 인가하기 전에 적절한 시간을 기다리는 것이 필수적입니다.



4. 콘덴서 보호 : 무부하 상태에서 콘덴서 투입으로 인한 계통 회복 시 전압 상승과 기기 손상 방지



5. 후비 보호 : 다른 보호요소의 부동작 시 후비 보호 역할



저전압계전기(UVR, 27) 미 사용 시 고려해야 할 점

아날로그 방식인 경우 UVR 원판을 Lock 시켜 놓는 경우에 해당됩니다.

1. 설비 보호 기능 상실

· UVR은 저전압 시 설비를 보호하기 위한 계전기입니다.

· 원판을 Lock해 놓으면 이러한 보호 기능을 상실하게 됩니다.



2. 복전 시 전력설비 손상 위험

· 순간 정전 후 복전 시 과도현상으로 인해 부하에 바로 전력을 인가하면 설비가 손상될 수 있습니다.

· 특히 대형 전동기 부하의 경우 돌입전류로 인한 대형사고 위험이 있습니다.



3. 비상발전기 자동운전 기능 상실

· UVR은 정전 시 비상발전기 자동운전을 위해 사용됩니다.

· 원판을 Lock하면 이 기능을 상실하게 됩니다.



4. 단락사고 시 후비보호 기능 상실

· UVR은 단락사고 시 후비보호 역할도 합니다.

· 원판 Lock 시 이 기능도 상실됩니다.



저전압계전기(UVR, 27) 설정 방법 및 설정값

1. 설정 방법( GIPAM 115F1 기준)

보통 보호계전기의 동작시간 등을 결정하는 것을 보호계전기 정정이라 하고 그 값을 정정치라고 합니다. 여기서는 좀 더 쉬운 용어로 설정이라는 용어로 표현하겠습니다.

번호	내용	설정값(예)	단위	설명
1	HIGH ON/OFF	OFF		순시요소 사용할것인지
2	HIGH V>>	0.2	Vn	순시동작전압 0.2*Vn = 0.2*110[V]=22[V]
3	HIGH T/DLY	0.1	S	순시동작시간 0.1S = 0.1초
4	LOW ON/OFF	ON		한시요소 사용할것인지
5	LOW V>	0.8	Vn	한시동작전압 0.8*Vn = 0.8*110[V]=88V]
6	LOW T/DLY	5	S	한시동작시간 5S = 5초
7	OUTPUT MODE	TP		계전기 동작시 출력모드는 경보 및 차단





저전압계전기 설정영상 보기





2. 설정값

1) 발전설비

· 한시 Tap 정정: 정격전압의 80%에 설정

· 한시 Lever: 0.4초 정도로 설정



2) 기타 설비 (권장사항)

· 한시 Tap : 정격전압의 70~80% 정도 설정

· 한시 Lever : 정정치 70~80% 전압에서 2~3초 정도로 설정

(최근 여름철 공동주택의 경우는 10초 이상을 한전에서는 권장하고 있습니다.)
