중성선 굵기 산정(KEC 231.3.2)

전기 배선의 복잡성, 특히 중성선의 중요한 역할을 탐구하면 안전성, 효율성 및 규정 준수 간의 복잡한 균형을 알 수 있습니다. 선 도체에 대한 중성 도체의 크기는 이러한 균형을 유지하는 데 중추적입니다.



중성선 이미지



1. 중성선 단면적이 선도체 단면적과 최소한 동등해야 하는 경우

· 2 선식 단상회로

· 16mm2 이하의 구리선 또는 25 mm2 이하의 알루미늄선을 사용하는 다상 회로의 경우

· 3상 회로 내에서 총 고조파 왜형률(THD)이 15~33%로 발생

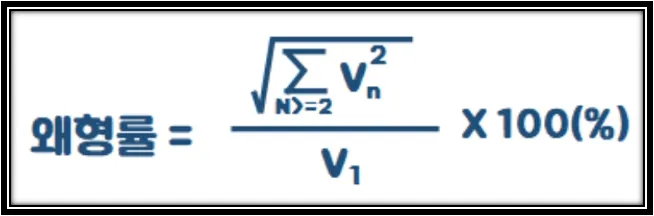

왜형률 이미지



2. 중성선 단면적을 선도체 이하로 해도 되는 경우 (아래 조건 모두 충족 시)

· 중성선이 16mm2 이상의 구리선 또는 25 mm2 이상의 알루미늄선을 사용하는 경우)

· 중성선에 과전류 감지기 또는 차단 장치로 보호하는 경우)

· 전류의 3고조파 총 고조파 왜형률(THD)이 15% 미만인 경우

· 평형부하인 경우



3. 중성선 단면적을 선도체보다 크게 해야 되는 경우

(조건. 전류의 3고조파 THD가 33% 초과하는 경우, IB : 회로 설계전류)



1) 다심케이블의 경우

: 선도체 단면적을 중성선 단면적에 맞추기 (1.45 X IB 이상)



2) 단심케이블의 경우

: 중성선 단면적만 크게 하기 (1.45 X IB 이상)



중성선과 선 도체의 단면적 사이의 관계는 규정 준수의 문제 이상입니다. 이는 전기 시스템의 안전성, 효율성 및 신뢰성을 보장하는 것입니다.
