1. 뇌충격 전압파

  1) 변압기나 애자 등의 절연내력 시험을 하기 위해 뇌격이 쳤을 때의 충격파와 비슷한 파형을 인위적으로 만들어 시험용으로 사용하는 전압을 충격파 전압이라고 한다.
  2) 표준 충격파의 파형은 다음 그림과 같다.

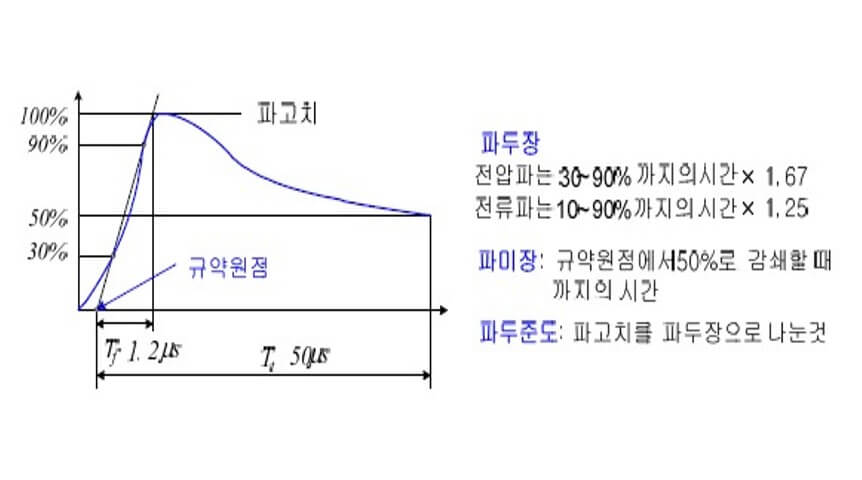

표준 충격파의 파형

2. 트래킹

 절연체에 전압이 인가되면 절연체 표면의 각종 오손에 의해 국부적인 전계 집중 현상이 발생하게 되고 부분적인 연면 방전이 일어나서 발전로를 따라 절연체 표면에 수지상의 도전성 방전 흔적이 남게 된다. 국부적 절연파괴가 지속되면 결국 전면적인 절연파괴로 진행되는데 이렇게 되는 현상을 트래킹이라고 한다.

3. 유전체 손

  1) 유전체에 교류전압이 인가될 때 발생하는 손실은 두 가지가 있다. 하나는 누설콘덕턴스에 전류가 흘러서 발생하는 전도 손실(Conduction loss)이고, 다른 하나는 교류 전기장에서 원자 또는 분자의 운동이나 회전에 의해 발생되는 유전 손실(Dielectric loss)이다.
  2) 절연상태가 좋은 유전체에 매우 높은 주파수의 고주파가 인가될 때 발생하는 유전체손은 거의 모두  Dielectric loss 라 고 볼 수 있다. 이 유전 손실을 계산하는 공식은 아래와 같다.

유전손실 계산 공식
