유전체 역률에 대한 설명

유전체 역률에 대한 설명

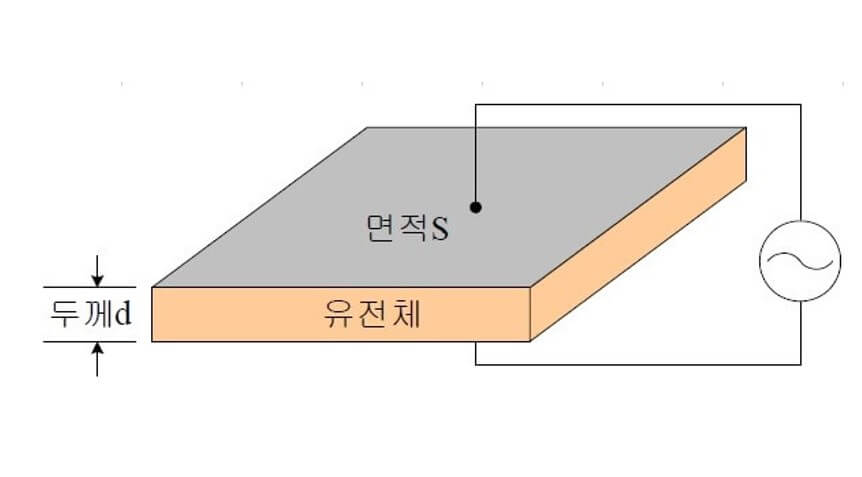

1. 그림과 같이 유전체 양면에 도체판을 대면 이것은 하나의 콘덴서가 된다. 이때 두 도체에 고주파 교류전압을
인가할 때 흐르는 전류는 순수한 콘덴서에 흐르는 전류이기 때문에 전류의 위상은 전압보다 90°앞서야
한다.

유전체

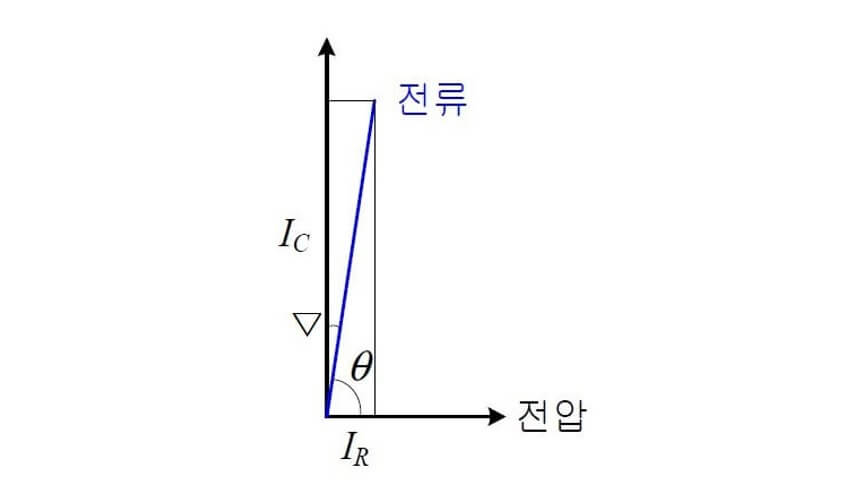

2. 그러나 이때 전류의 위상은 그림에서와 같이 90°앞서지 못하고 ∠∇ 만큼 기울어진다.  콘덴서에 흐르는 전류의 위상이 전압보다 90°앞서지 못한다는 것은 그만큼 유효전력이 소비되고 있다는 것을 의미한다.
3. 그림에서 유전체 역률은 cos⊙인데 cos⊙ = sin∇이고,  작은 각도에서는 sin∇=tan∇ 로 보아도 되므로  유전체 역률로는 tan∇를 사용한다.



전류위상

4. 즉, 유전체에서 소비되는 유효전력은 다음식으로 표시한다.
P=VI tan∇ [W ]

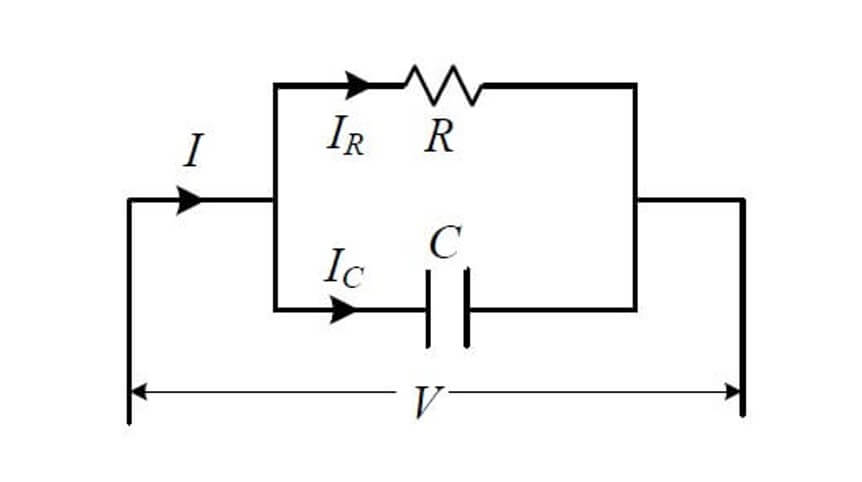

5. 유전체에 흐르는 전류의 등가 회로를 그리면 그림과 같다. 그림에서
             I = IR + IC = E/R + jwCE

            tan∇ = (E/R) / (wCE) = 1/wCR

등가회로
