KSC IEC 60529 에서 설명하는 전기기기 외함 보호등급(IP) 구성과 의미

KSC IEC 60529에서 설명하는 전기기기 외함 보호 등급(IP) 구성과 의미



1. 용어 정리
  (1) 외함이란 외부 영향에 대한 기기의 보호 및 모든 방향의 직접적인 접촉에 대한 보호를 위해 설치되는 부분을 말한다.
  (2) 보호 등급이란 위험 부분으로의 접근 및 외부 분진의 침투 또는 물의 침투에 대한 외함에 의한 보호 범위를 말한다.
  (3) IP Code는 위험 부분으로의 접근, 외부 분진의 침투 또는 물의 침투에 대한 외함의 방진 보호 및 방수 보호 등급을 표시하는 방식을 표시하는 것이다.

2. 보호 등급(IP)  Code 구성

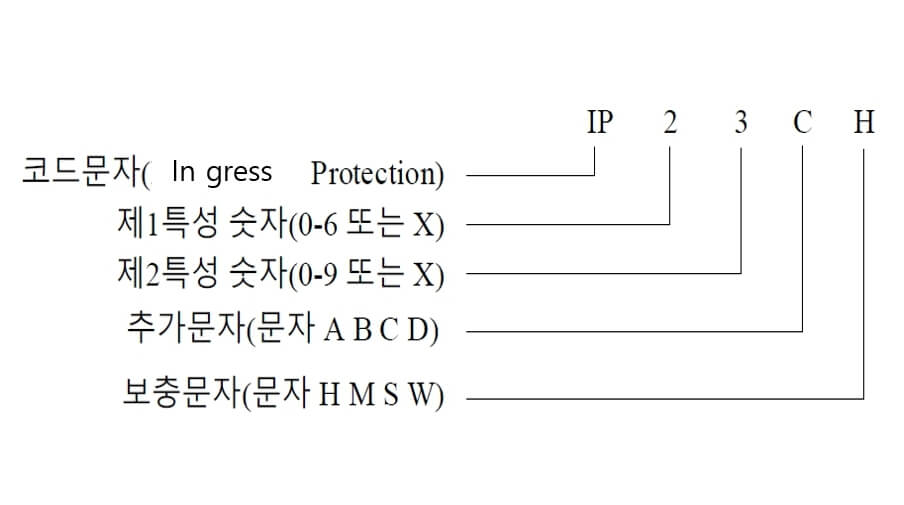

IP_CODE의 구성

3. 특성 숫자 및 보충 문자의 의미

   ① 제1 특성 숫자
분진 침투에 대한 보호로
IP      2       3      C     H
0: 비보호, 1: 지름 50mm 이하, 2: 지름 12.5mm 이하, 3: 지름 2.5mm 이하
4: 지름 1.0mm 이하, 5: 먼지 보호, 6: 방진 보호를 의미한다.
   ② 제2 특성 숫자
위험한 영향을 주는 물의 침투에 대한 보호로
0: 비보호, 1: 수직낙하, 2: 낙하 기울기 15°, 3: 분무, 4: 튀김, 5: 분사,
6: 강한 분사 7: 일시적 침수, 8: 연속적 침수 9: 고압 및 고온 물 분사를 의미한다.
   ③ 추가 문자
위험한 부분에 접근하는 것에 대한 보호로
A: 손등, B: 손가락, C: 도구, D: 전선

   ④ 보충 문자
보충 정보로
H: 고전압기기,
M: 물 시험 동안 작동, S: 물 시험 동안 부동, W: 날씨 조건
