스마트 그리드

스마트 그리드

(1) 정의

  ① 스마트 그리드는 기존 전력망에 IT 기술을 접목하여 전력 공급자와 소비자 가 양방향으로 실시간 정보를 교환함으로써 에너지 효율을 향상하고자 하는 차세대 전력망이라고 말할 수 있다

  ② 현재의 중앙 집중적인 단방향 전력계통의 비효율성을 극복하기 위한 것으 로 분산전원과 에너지 저장장치 등이 시스템에 포함된다.

  ③ 신재생 에너지를 중심으로 하는 다양한 분산전원이 도입되어 전력계통을 규모에 따라 분산적이고 독립적으로 운영할 수 있는 유연한 형태를 갖추게 되며, 각 계통에 센서, 계측기 등을 설치해서 소비자의 요구에 실시간으로 반응하는 지능화된 전력망이다.

(2) 비교 　

기존전력망과-스마트그리드-비교

(3) 응용분야

  ① 전력산업

   ⑴ 효율적 전력 수요관리를 통해 첨부발전원의 수요가 감소한다

   ⑵ 다수의 공급자와 수요자가 참여하는 완전경쟁 전력시장이 형성된다

  ② 통신산업

   ⑴ 스마트 미터 등 신 전력설비가 일반화 된다

   ⑵ IT 기술이 융합된 제품이 일반화된다

  ③ 건설산업 효율적 에너지 이용이 가능한 스마트 빌딩이 개발된다

  ④ 가전산업 전력상황에 반응하는 스마트 가전제품에 개발된다

  ⑤ 자동차 산업 전기자동차가 활성화된다

  ⑥ 에너지 산업 석유만 판매하던 주유소가 전력까지 판매하게 된다

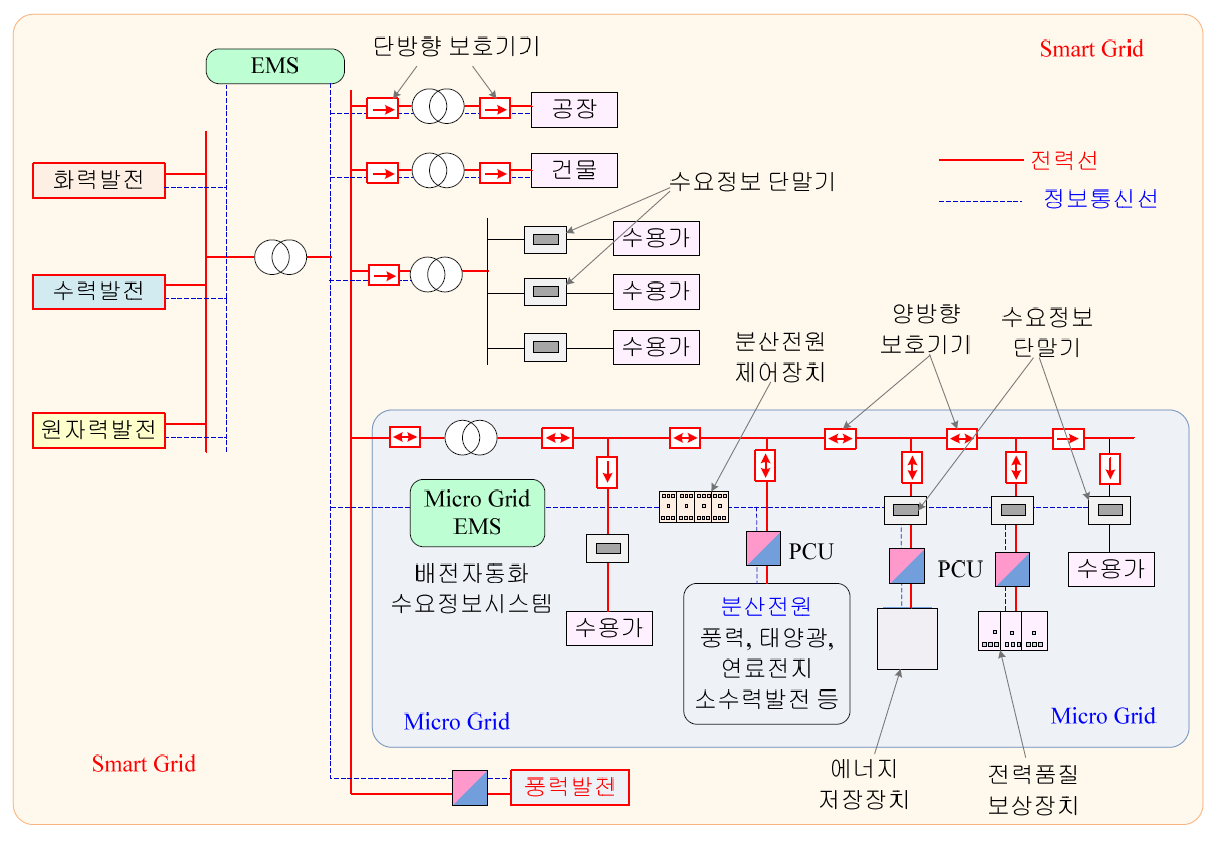

(4) 구성요소 　

스마트그리드

　 　 　 　 　

  ① 그림에서 EMS(Energy Management System)은 IT 기술을 기반으로 전력계 통을 감시, 제어, 최적화된 경제급전을 통한 발전기 출력 제어, 전력계통 해 석, 자료의 기록 및 저장 등의 기능을 수행하는 제어 및 운영 시스템이다.

  ② PCU(Power Conditioning Unit)는 분산전원 또는 에너지 저장장치에서 전력 이 배전선로로 공급될 때 인버터로 DC→AC 변환을 하고, 배전선로의 전압과 공급되는 전압의 동기화(Synchronization) 및 계통연계 보호장치를 포함한다.    ③ 전력품질 보상장치는 계통의 순시 전압강하, 순시 전압상승, 순시 정전, 전압 불평형, 고조파 왜곡, 플리커 등을 개선해 주는 장치이다.
