병렬운전 발전기의 기전력 크기가 다를 때 일어나는 현상

병렬운전 발전기의 기전력 크기가 다를 때 일어나는 현상

(1) 부무하인 경우

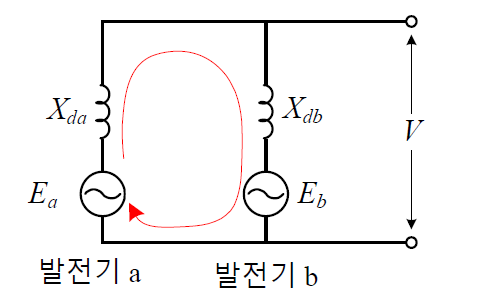

병렬운전 발전기의 무부하인 경우

  ① 발전기가 무부하인 경우 두 발전기의 유기 기전력 및 직축 리액턴스를 각각 Ea , Eb , X da, X db라고 하고, Ea  > Eb 라고 하면 유기 기전력의 차는 E0  = Ea  - Eb 가 되어 두 발전기 사이에 순환 전류가 흐른다. 순환 전류의 크기는

순환전류 크기



  ② 발전기 임피던스는 R << X 이므로 이때 흐르는 순환전류는 무효 순환 전류이다.

  ③ 이때 a 발전기는 지상무효전력을 공급하여 지상 운전을 하게 되고, b 발전기는 지상 무효전력을 흡수하여 진상 운전을 하게 된다.

(2) 발전기에 지상부하가 걸려있는 경우

  ① 발전기에 지상역율의 부하가 걸려있고, 부하에서 소비하는 무효전력이 QL [kVar] 경우에, 두 발전기의 정격이 동일하다면 두 발전기는 부하에서 소비하는 무효전력을 반반씩 공급하게 된다.

  ② a 발전기의 여자를 강하게 하여 유기 기전력을 b 발전기보다 크게 하면 a 발전기에서 공급하는 무효전력은 증가하고, b 발전기에서 공급하는 무효전력은 감소한다.

병렬운전 발전기지 의 지상부하인 경우

  ③ a 발전기의 여자를 더욱 강하게 해서 a 발전기에서 공급하는 무효전력 Qa [kVar] 이 부하에서 소비하는 무효전력보다 커진 면 a 발전기의 역률은 더욱 저하되고, b 발전기에는 Q = Qa  - QL [kVar] 의 무효전력이 거꾸로 유입되어 진상 운전이 된다.
